Sàn vượt nhịp – Giải pháp loại bỏ cột trong nhà
Sàn vượt nhịp là một loại sàn bê tông cốt thép đặc biệt, được thiết kế để chịu được tải trọng lớn trên một khoảng cách giữa các cột lớn hơn so với các loại sàn truyền thống.
Loại sàn này hiện được ứng dụng phổ biến trong ngành xây dựng bởi những ưu điểm vượt trội mà nó đem lại. Hãy cùng CITA Group tìm hiểu chi tiết về sàn vượt nhịp trong bài viết này nhé!
SÀN VƯỢT NHỊP LÀ GÌ ?
Sàn vượt nhịp là loại sàn bê tông cốt thép đặc biệt, được thiết kế để bắc qua khoảng cách lớn giữa các cột (từ 7m đến 20m trở lên), tạo nên không gian rộng mở, thông thoáng và linh hoạt trong bố trí công năng. Hơn nữa sàn được thiết kế để vượt qua các khoảng cách giữa các hạng mục trên sàn như trang thiết bị, máy móc, hộp điện và các ống dẫn.
Sàn vượt nhịp là một trong những sự đột phá mới trong ngành xây dựng khi sử dụng những hộp rỗng làm từ nhựa tái chế mà vẫn có khả năng chịu được tải trọng lớn hơn so với bê tông thông thường.
ĐIỂM NỔI BẬT CỦA SÀN VƯỢT NHỊP
- Giảm được chiều cao tầng do giảm được chiều cao kết cấu sàn và do đó giảm được chiều cao công trình.
- Chiều cao, độ dày, trọng lượng sàn sẽ giảm.
- Tính thẩm mỹ cao. Khi hoàn thành có thể sơn trực tiếp và lắp đèn LED nhỏ trong sàn.
- Giảm cột nhà sẽ làm cho không gian cảm giác thông thoáng hơn. Việc sắp đặt tường ngăn và nội thất cũng dễ dàng hơn.
- Do sàn có lỗ rộng kín giữa nên khả năng cách âm cách nhiệt gấp đôi so với sàn truyền thống.
- Giảm kích thước móng, từ đó giúp tiết kiệm lượng bê tông – cốt thép.
PHÂN LOẠI VÀ ĐẶC ĐIỂM CỦA TỪNG LOẠI SÀN VƯỢT NHỊP

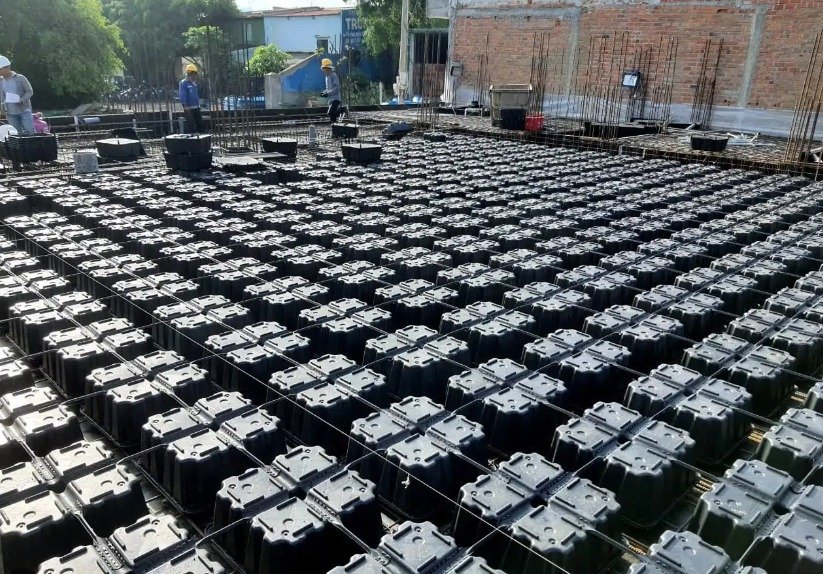

Sàn vượt nhịp hộp nhựa Uboot
Sàn Uboot hay sàn hộp Uboot là công nghệ sàn phẳng châu Âu nguyên lý dựa trên việc tiết giảm bê tông ở miền trung hòa, giảm bê tông và giảm chi phí xây dựng. Uboot (U-Boot beton) là hộp định hình tạo rỗng được làm từ nhựa tái sinh Polypropylene (PP). Chúng được dùng để làm sàn phẳng không dầm vượt nhịp lớp trong xây dựng
Ưu điểm
- Tiết kiệm nguyên vật liệu và giảm đến 30% lượng bê tông cần dùng trong công trình giúp giảm các chi phí và trọng lượng cho sàn.
- Khả năng vượt nhịp của sàn Uboot có thể lên đến 20m.
- Vì không cần sử dụng hệ thống dầm nối giữa các cột, đồng thời giảm tải trọng của sàn xuống cột nên có thể giảm được số lượng cột tăng diện tích sử dụng cho công trình.
- Có khả năng chống cháy và chịu được áp lực rất lớn.
- Các hộp Uboot có thể xếp chồng lên nhau nên rất thuận tiện cho việc di chuyển

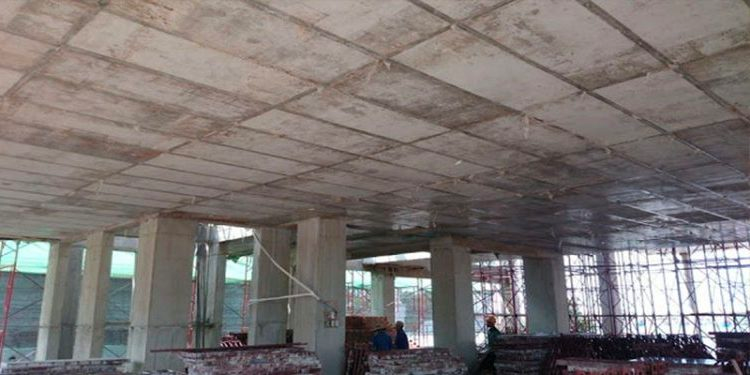

Sàn nấm – Flat slab
Sàn nấm là một loại sàn không dầm có kết cấu đặc biệt có thể bám sàn trực tiếp trên các cột. Sàn nấm thường được ứng dụng nhiều công trình xây dựng nhờ có khả năng chịu lực tốt. Loại sàn này được ứng dụng phổ biến nhất là trong công trình nhà cao tầng. Sở dĩ như vậy bởi ứng dụng sàn nấm sẽ giúp giảm chi phí cho công trình và giảm thời gian thi công.
Tuy nhiên , dạng kết cấu này đã không còn phổ biến nhiều trong những năm gần đây do tính kinh tế của nhịp bị hạn chế. Với sàn ứng suất trước thì trung bình khoản 12m còn đối với sàn bê tông thì 9.5m
Để đảm bảo độ chịu lực cắt của sàn Flat Slab được kiểm soát tốt, cần phải tạo ra một độ vòng trường hợp lý, không quá lớn. Kích thước mặt bằng của mũ cột ít nhất phải là 1/3 của nhịp và được làm tròn ở mức 100mm. Bề dày của mũ cột thường trung bình từ khoảng 1.75 – 2 lần chiều dày của sàn, được thiết kế sao cho phù hợp với khuôn, hoặc ở mức 25mm. Tuy nhiên , dạng kết cấu này đã không còn phổ biến nhiều trong những năm gần đây do tính kinh tế của nhịp bị hạn chế. Với sàn ứng suất trước thì trung bình khoản 12m còn đối với sàn bê tông thì 9.5m
Ưu điểm
- Sử dụng ván khuôn đơn giản
- Có khoảng thông thủy lớn ở giữa các mũ cột
- Độ dày kết cấu sàn nhỏ
- Thông thường sẽ không yêu cầu cốt thép chống chọc thủng ở vùng gần cột.

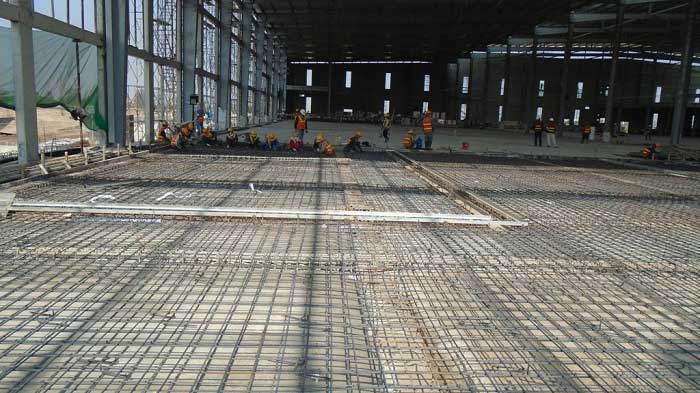

Sàn phẳng – Flat plate
Sàn Flat Plate là một trong những loại sàn vượt nhịp được ưa chuộng trong thiết kế kiến trúc hiện đại. Với hệ thống chịu tải đa dạng, loại sàn này có thể được kết trực tiếp lên cột hoặc trên tường chịu lực. Một điểm đặc biệt của sàn Flat Plate là chiều dày không đổi hoặc gần như không đổi, làm cho quá trình thi công và làm cốp pha trở nên đơn giản.
Sàn Flat Plate được thay đổi một cách linh hoạt tạo vách ngăn. Tuy nhiên, nhịp kinh tế của sàn Flat Plate và tải trọng chỉ từ nhỏ tới trung bình, nên có giới hạn về kiểm soát độ võng trong thời gian dài. Điều này có thể được giải quyết bằng cách áp dụng cách tạo độ võng tường thích hợp hoặc sử dụng UST, tùy thuộc vào từng trường hợp cụ thể.
Ưu điểm
- Lắp đặt cốp pha đơn giản và tiết kiệm chi phí thi công.
- Sử dụng được tối đa chiều cao phong thủy.
- Có khả năng linh hoạt trong không gian kiến trúc.
Sàn ô cờ – Waffle slab và sàn sườn – Ribbed slab
Sàn Ribbed Slab (sàn sườn) được cấu tạo bởi nhiều sườn được đỡ bởi các cột tạo khoảng cách bằng nhau giữa chúng. Các sườn này thường được bố trí theo một phương, tạo thành một mạng lưới đan xen nhau.
Sàn Ribbed Slab được thiết kế để chịu được tải trọng lớn nhờ vào độ cứng của nó. Tùy thuộc vào yêu cầu về độ dày và khả năng chống lửa, sườn có thể có độ dày từ 75 đến 125mm. Khoảng cách giữa các sườn thông thường rơi vào khoảng từ 600 -1500mm. Trong đó tổng chiều dày của nó dao động từ 300 – 600mm. Sàn Ribbed Slab cũng có thể có nhịp lên tới 15m đối với sàn bê tông cốt thép và có thể lớn hơn khi sử dụng ứng suất trước.

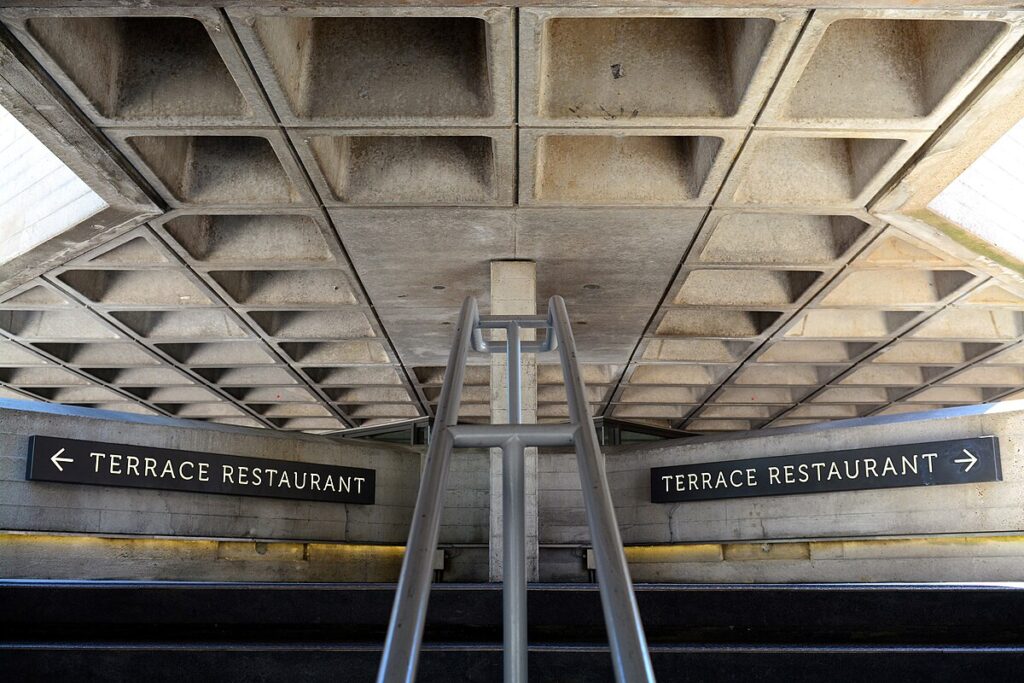

Trong khi đó, sàn Waffle Slab (sàn ô cờ) có sườn được bố trí theo hai phương, tạo ra một mạng lưới ô vuông.
Sàn Waffle Slab cũng có khả năng chịu tải tốt và thường được sử dụng trong các công trình lớn. Mạng lưới ô vuông giúp tăng độ cứng và độ chịu lực của sàn, đồng thời giảm được lượng bê tông và cốt thép sử dụng. Điều này có thể giảm được chi phí và thời gian thi công.
Ưu điểm
- Tăng diện tích sử dụng của sàn.
- Có khả năng vượt nhịp lớn.
- Tiết kiệm nguyên vật liệu và giảm bớt trọng lượng của sàn.
Qua bài viết trên, CITA Group hy vọng bạn sẽ hiểu rõ hơn về sàn vượt nhịp là gì. Nếu bạn đang quan tâm đến công nghệ sàn vượt nhịp thì hãy liên hệ ngay với CITA Group để được tư vấn sớm nhất nhé !
